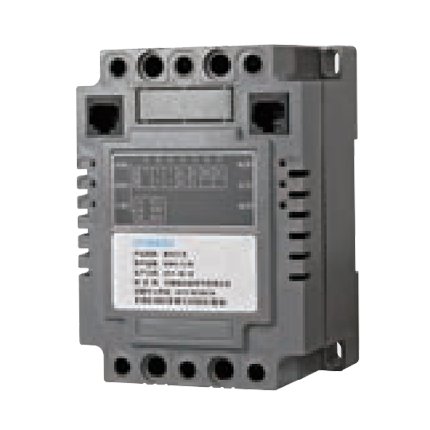

產品簡介
RDNFK 復合開關適用于頻率 50Hz/60Hz, 額定電壓 0.22~0.525KV 的低壓供電系統中 , 是新一代低壓無功補償柜中電容器的投切
開關，工作原理是將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電
器接通運行。因此復合開關既有過零投切無涌流的優點，又有交流接觸器運行無功耗的長處，可避免可控硅運行發熱和接觸器切除時有
火花的缺點。
執行標準：
GB/T 29312-2012 低壓無功功率補償投切裝置
GB 14048.4-2010 低壓開關設備和控制設備
功能特點
● 電過零投切
開關合閘時檢測斷口兩端電壓值，當斷口壓差為 0 時合閘開關，無涌流；
開關分閘時檢測回路電流值，當回路電流為 0 時分閘開關，無觸點打火現象。
● 采樣測量功能
測量開關（被控電容器）電流；
測量本路補償電容器溫度；
測量本路串聯電抗器溫度。
● 保護功能
可實現電容器過流、衰減、過溫；
可實現電抗器過溫度保護；
可開關電抗器過溫度保護。
● 顯示功能
左邊雙色 LED 顯示開關狀態，綠—斷開，紅—合閘，黃—故障；
右邊單色 LED 顯示電源，通訊狀態，控制 / 設置狀態等。
● 通訊功能
開關具有 RJ45 網口連接至無功控制器，不需布二次線；
數字控制，無誤動作；
配合控制器，最多可控制 32 路共補，24 路分補，16 路相間補償。
使用條件
● 海拔高度不高于 2000 米；
● 環境溫度 -25℃～ +55℃；
● 空氣濕度在 40℃時不超過 50%，20℃時不超過 90%；
● 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在；
● 安裝地點無劇烈震動。
